Duco Acoustic Panel 500HP
Duco Acoustic Panel 500HP

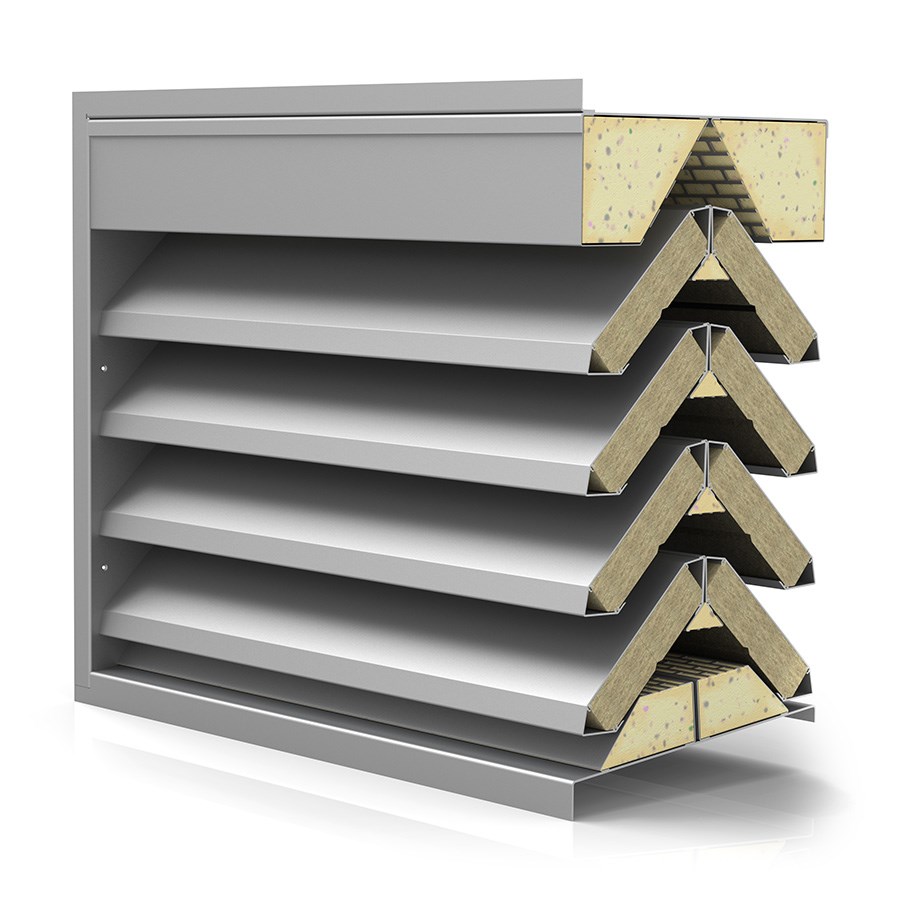

Le panneau acoustique DUCO est une grille absorbant le son, fabriquée à partir de profilés d'extrusion en aluminium et toujours réalisée aux dimensions requises. Les lames Acoustic 300 sont équipées de laine minérale ininflammable. Grâce à sa conception lourde, le modèle Duco Acoustic Panel 500HP présente une valeur d'amortissement élevée ainsi qu'une valeur acoustique forte de pas moins de 21 dB.
Caractéristiques techniques
| Surface visuelle libre | 75 % |
| Surface physique libre | 31 % |
| Facteur K - aspiration | 15,26 |
| Facteur K - extraction | 16,26 |
| Ce | 0,256 |
| Cd | 0,248 |
| Profondeur de montage | 467 mm |
| Largeur de cadre | 25 mm |
| Pas de lame | 150 mm |
| Recouvrement du cadre | 37 mm |
| Valeur d'amortissement Rw (C;Ctr) | 21 (-2;-5) dB |
Moustiquaire inox (S = Standard / O = Optionnel)
| Perforation P1 |
|
| Perforation P2 |
|
| Moustiquaire inox 2,3 x 2,3 mm | O |
| Protection anti-parasites 6 x 6 mm | O |
| Protection anti-parasites 20 x 20 mm | O |
Etanchéité à l'eau (avec moustiquaire)
| v = 0 m-s | C |
| v = 0,5 m-s | D |
| v = 1 m-s | D |
| v = 1,5 m-s | D |
| v = 2 m-s | D |
| v = 2,5 m-s | D |
