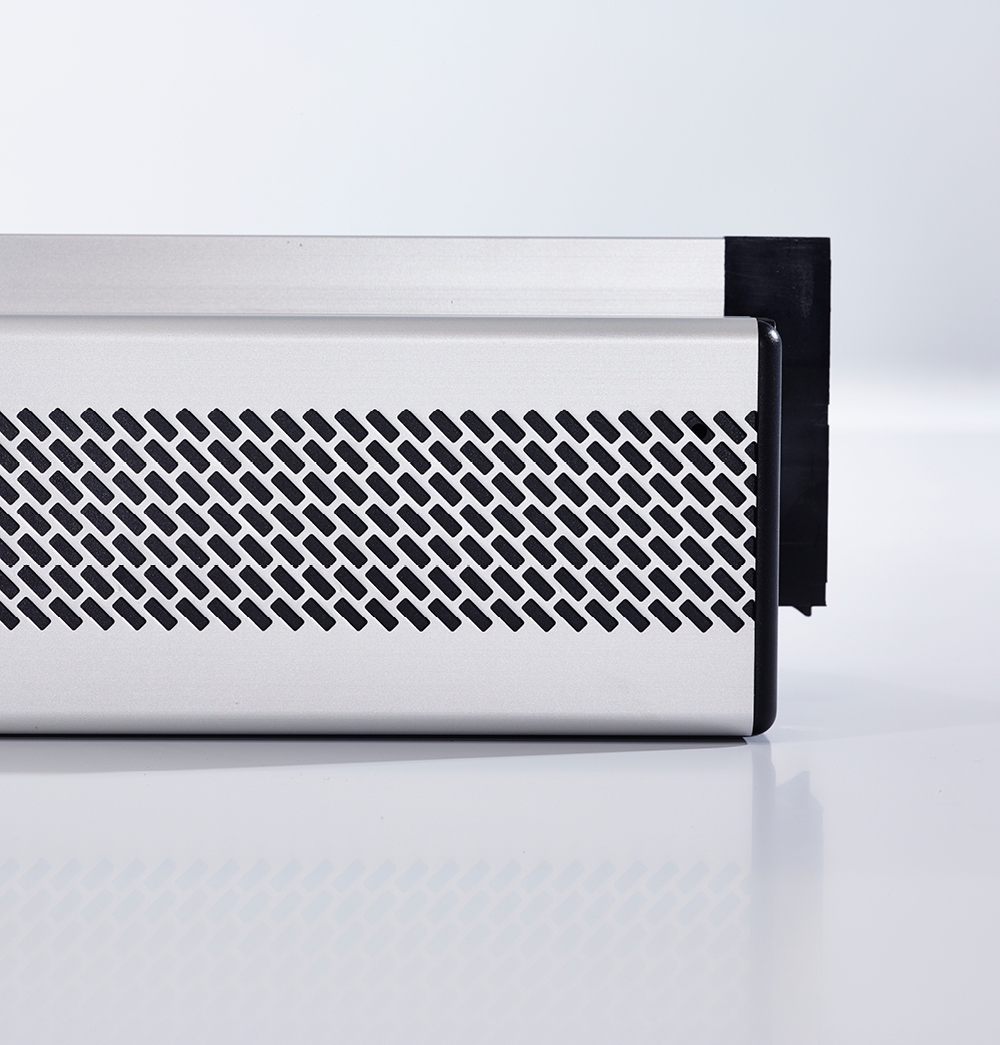

TronicTwin 120 AK

TronicTwin 120 AK OLD

Une ventilation naturelle intégrant en un seul et même système la protection solaire extérieure et la commande électronique en fonction du CO2: ce sont les trois atouts du TronicTwin 120 AK. La version AK prévient les nuissances sonores avec super insonoriséé et proposée en option.

Caractéristiques techniques

Valeur U	1,9 W/m²/K
Contrôlabilité en fonction de la différence de pression	P4
Etanchéité à l'eau en position fermée	1250 Pa
Etanchéité au vent en position fermée	450 Pa
Déduction de vitrage	0 mm
Hauteur aérateur	120 mm
Longueur maximale du clapet actionnable	1500 mm
Résistance et rigidité (en fonction du châssis) à	1600 Pa
Hauteur d'installation dans l'atelier	125 mm
Hauteur d'installation sur le chantier	145 mm

Table de valeurs de bande d'octave

Type	Profondeur aérateur (mesure inférieure) (mm)	Valeur de la bande d'octave à 125 Hz (dB)	Valeur de la bande d'octave à 250 Hz (dB)	Valeur de la bande d'octave à 500 Hz (dB)	Valeur de la bande d'octave à 1000 Hz (dB)	Valeur de la bande d'octave à 2000 Hz (dB)	Valeur de la bande d'octave à 4000 Hz (dB)
TronicTwin 120 Corto AK	95	30,2	28,8	30,4	34,4	37,5	47,9
TronicTwin 120 Basso AK	115	29,3	27,0	28,4	36,8	39,4	49,6
TronicTwin 120 Medio AK	135	30,9	28,5	31,8	41,1	46,1	57,1
TronicTwin 120 Alto AK	155	30,5	29,0	33,5	43,2	47,6	58,8
TronicTwin 120 Largo AK	175	31,5	31,1	36,0	46,5	52,8	61,7

Tableau de valeurs de capacité de ventilation

Type	Q1 - capacité de ventilation (m³/h per m1 bij 2 Pa)	L0 (m1 sous 2 Pa)	Qn - capacité de ventilation par m aérateur (m³/h per m1 bij 2 Pa)	Q1 - capacité de ventilation (m³/h per m1 bij 10 Pa)	L0 (m1 sous 10 Pa)	Qn - capacité de ventilation par m aérateur (m³/h per m1 bij 10 Pa)
TronicTwin 120 Corto AK	56,4	0,083	51,7	67,7	0,078	62,4
TronicTwin 120 Basso AK	63,5	0,083	58,2	76,3	0,078	70,3
TronicTwin 120 Medio AK	64,4	0,083	59,1	77,4	0,078	71,4
TronicTwin 120 Alto AK	63,0	0,083	57,8	75,7	0,078	69,8
TronicTwin 120 Largo AK	63,5	0,083	58,2	76,3	0,078	70,3

Specifications Isophoniques

Type	Dn,e,W (C;Ctr) position ouverte (dB)	Dn,e,W (C;Ctr) position fermée (dB)	Dne,A position ouverte (dB(A))	Dne,Atr position ouverte (dB(A))	Rq,A position ouverte
TronicTwin 120 Corto AK	35 (-1;-2)	45 (-1;-3)	34	33	4,8
TronicTwin 120 Basso AK	35 (-1;-3)	45 (-1;-3)	34	32	5,3
TronicTwin 120 Medio AK	39 (-2;-4)	45 (-1;-3)	37	35	8,3
TronicTwin 120 Alto AK	40 (-1;-4)	45 (-1;-3)	39	36	10,2
TronicTwin 120 Largo AK	42 (-1;-4)	45 (-1;-3)	41	38	12,3
