DucoTon 80 ZR
DucoTon 80 ZR

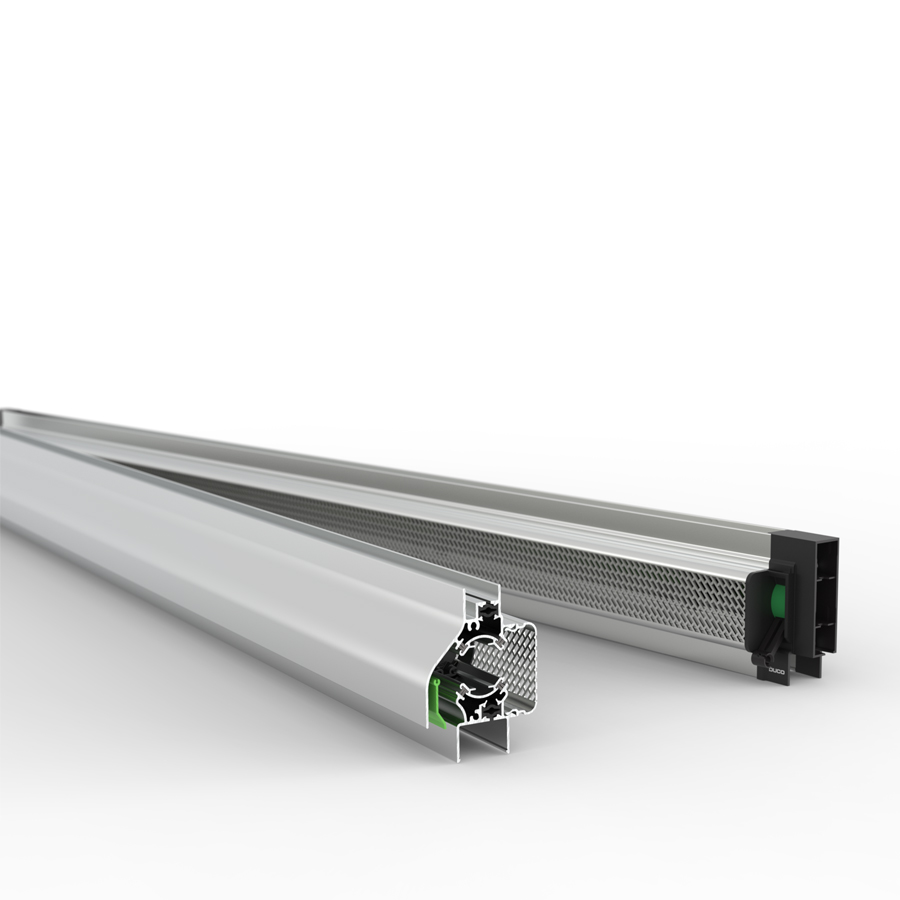

Le DucoTon 80 ZR est un aérateur « Ton » autoréglable avec un profil extérieur au design « Soft-Line ». L’aérateur fut lancé en 1992 et est utilisé avec entière satisfaction dans de nombreux projets.
- Design « Soft-Line » DUCO authentique
- Double étanchéité avec brosses munies d’un insert finseal
- La déduction de vitrage de 80 est magnifique
- Excellent fonctionnement thermique
- Applicable pour toute épaisseur de vitrage (jusqu’à 36 mm)
Caractéristiques techniques
| Valeur U | 2,26 W/m²/K |
| Contrôlabilité en fonction de la différence de pression | P3 |
| Etanchéité à l'eau en position fermée | 650 Pa |
| Etanchéité au vent en position fermée | 650 Pa |
| Déduction de vitrage | 80 mm |
| Hauteur aérateur | 94 mm |
| Feuillure |
(sans clapet auto-réglable et rupture thermique) 12 mm (pas de clapet auto-réglable possible) 21 mm 26 mm 30 mm 34 mm 38 mm 42 mm |
| Pose sur traverse | 21 mm |
| Hauteur aérateur pose sur vitrage | 94 mm |
| Hauteur aérateur pose sur traverse | 104 mm |
| Commande par défaut | manette 15 mm |
| Débit de fuite sous 50 Pa | 0,43 (m³/h/m) |
Tableau de valeurs de capacité de ventilation
| Type | Q1 - capacité de ventilation (m³/h per m1 bij 2 Pa) | L0 (m1 sous 2 Pa) | Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 2 Pa) | Q1 - capacité de ventilation (m3/h per m1 bij 10 Pa) | L0 (m1 sous 10 Pa) | Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 10 Pa) |
|---|---|---|---|---|---|---|
| DucoTon 80 ZR | 44,3 | 0,01 | 43,9 | 56,6 | 0,00 | 56,6 |
