DucoWall Classic W 20Z
DucoWall Classic W 20Z

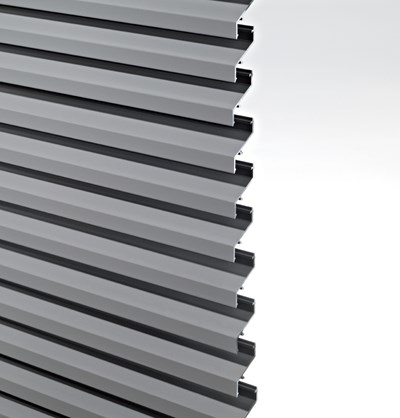

DucoWall Classic W 20Z ist ein Lamellenwandsystem, dass an einer tragenden Konstruktion angebracht werden kann. Das Dreh-Klick-System ermöglicht eine schnelle und einfache Montage. Die Z-förmige Lamelle sorgt für ein klares Design.
Technische Eigenschaften
| Visueller freier Durchlass | 63 % |
| Physischer freier Durchlass | 47 % |
| K Faktor Zuluft | 22,73 |
| K Faktor Abluft | 30,52 |
| Ce | 0,21 |
| Cd | 0,18 |
| Einbautiefe |
35mm (50/12) 73mm (50/50 & 21/50 MULTI) 148 mm (50/125) mm |
| Lamellentiefe | 23 mm |
| Lamellenschritt | 35 mm |
| Maximalüberspannung zwischen zwei Halteprofilen bei 800 Pa und Druckkoeffizient 1,2 | 1200 mm |
Halteprofil
| Leichtes Halteprofil 40/21 |
|
| Schweres Halteprofil 40/70 |
|
| Leichtes Halteprofil 30/12 |
|
| Leichtes Halteprofil 50/12 |
|
| Schweres Halteprofil 21/50 MULTI |
|
| Schweres Halteprofil 50/50 |
|
| Schweres Halteprofil 50/125 |
|
| Leichtes Halteprofil 40/47 |
|
| Schweres Halteprofil 21/73 |
|
| Schweres Halteprofil 40/102 |
|
Edelstahl Insektengaze (S= Standard / O= Optionel)
| Edelstahl Insekten- / Vogelgaze | O |
Wasserdichtheit (mit Insektenschutz)
| v = 0 m-s | C(94.87%) |
| v = 0,5 m-s | C(93.15%) |
| v = 1 m-s | D |
| v = 1,5 m-s | D(75.4%) |
| v = 2 m-s | D |
| v = 2,5 m-s | D |
