DucoWall Classic W 70V
DucoWall Classic W 70V

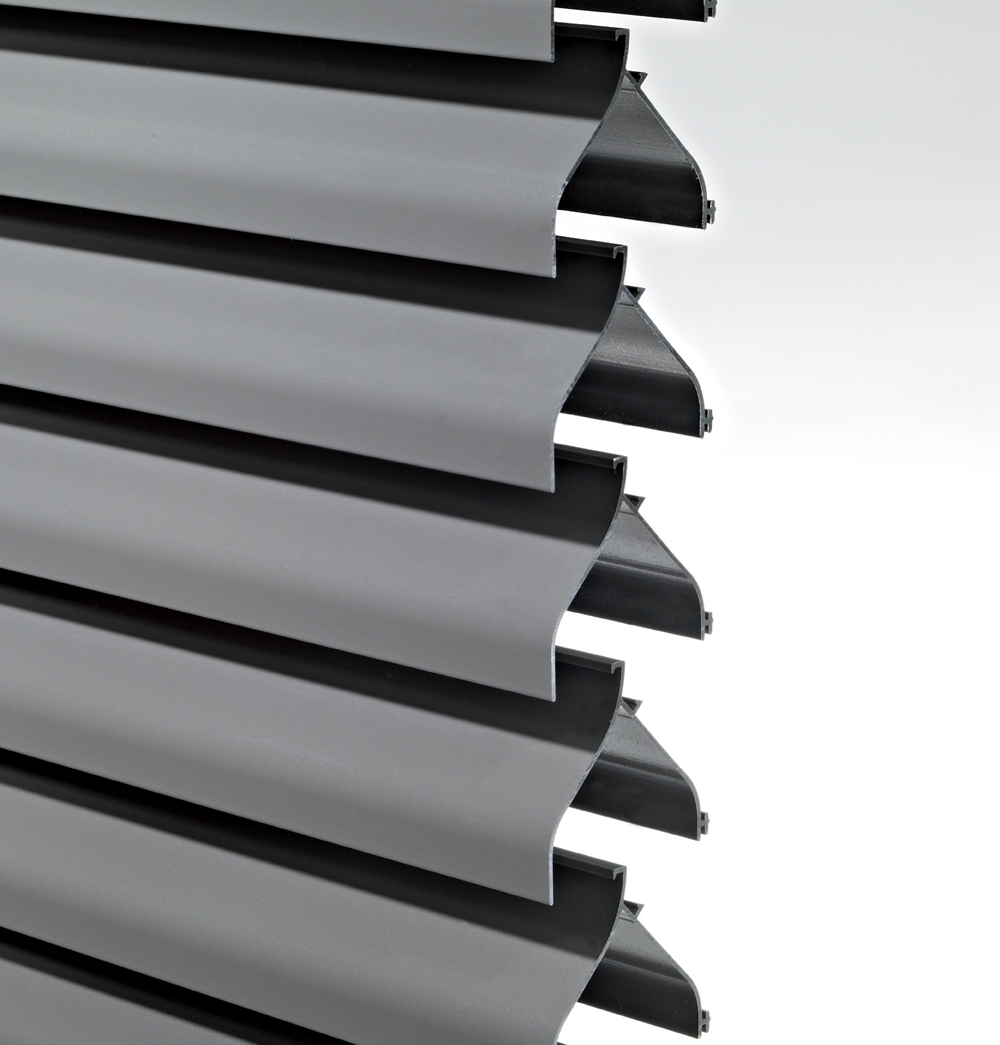

Le DucoWall Classic W 70V est un système de grilles à lames filantes pour pose sur ossature rapportée ou sur une construction existante. Montage rapide et simple grâce au système Tourne-Clic. L'aspect unique de la lame en V de la grille assure une meilleure résistance à l'eau et procure une protection contre l'introduction d'objets et une protection contre les regards de l'extérieur.
Caractéristiques techniques
| Surface visuelle libre | 65 % |
| Surface physique libre | 44 % |
| Facteur K - aspiration | 72,79 |
| Facteur K - extraction | 83,88 |
| Ce | 0,12 |
| Cd | 0,11 |
| Profondeur de montage |
87mm (50/12) 125mm (50/50 & 21/50 MULTI) 200 mm (50/125) mm |
| Profondeur de la lame | 73 mm |
| Pas de lame | 65 mm |
| Entraxe montants maximum à 800 Pa et coefficient de pression 1,2 | 2150 mm |
Profil porteurs
| Profil porteur léger 40/21 |
|
| Profil porteur lourd 40/70 |
|
| Profil porteur léger 30/12 |
|
| Profil porteur léger 50/12 |
|
| Profil porteur lourd 21/50 MULTI |
|
| Profil porteur lourd 50/50 |
|
| Profil porteur lourd 50/125 |
|
| Profil porteur léger 40/47 |
|
| Profil porteur lourd 21/73 |
|
| Profil porteur lourd 40/102 |
|
Moustiquaire inox (S = Standard / O = Optionnel)
| Moustiquaire inox / Protection anti-parasite | O |
Etanchéité à l'eau (avec moustiquaire)
| v = 0 m-s | A |
| v = 0,5 m-s | B(98.98%) |
| v = 1 m-s | B(95.53%) |
| v = 1,5 m-s | C(80.43%) |
| v = 2 m-s | D |
| v = 2,5 m-s | D |
