TronicMax

TronicMax

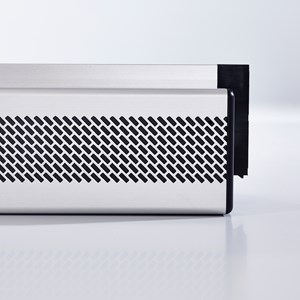

TronicMax is een elektrisch gestuurd, geluiddempend ventilatierooster (suskast), specifiek ontwikkeld voor situaties waar sprake is van zware geluidsbelasting. Het rooster is trouwens fraai vormgegeven en heeft een uitstekende akoestische en luchttechnische werking.

Technische eigenschappen
Waterdichtheid (in gesloten stand) 1050 Pa
Winddichtheid (in gesloten stand) 600 Pa
Glasaftrek 135 mm
Roosterhoogte 105 mm
Inbouwhoogte bij compacte kalf 115 mm
Glasgoot 26 mm
30 mm
34 mm
38 mm
42 mm
46 mm
50 mm
54 mm
(vrij te bepalen op X mm) ... mm
Kalfprofiel 20 mm
21 mm
24 mm
Roosterhoogte met glasplaatsing 150 mm
Roosterhoogte met kalfprofiel 155 mm
Roosterhoogte met compacte kalf 145 mm
Maximaal bedienbare kleplengte 1500 mm
Waardentabel
Type Ventilatiecapaciteit bij 1 Pa per m (dm³/s) Dn,e,W (C;Ctr) open stand (dB) Dne,A open stand (dB(A)) Dne,Atr open stand (dB(A)) Rq,A,tr open stand
TronicMax Corto 10 13,0 44 (-1;-3) 43 41 12,1
TronicMax Corto 15 20,7 38 (0;-2) 38 36 9,2
TronicMax Corto 20 26,9 37 (0;-2) 37 35 9,3
TronicMax Corto 25 32,0 36 (-1;-2) 35 34 9,1
TronicMax Medio 10 11,2 47 (0;-3) 47 44 14,5
TronicMax Medio 15 17,7 45 (-1;-3) 44 42 14,5
TronicMax Medio 20 25,6 40 (0;-3) 40 37 11,1
TronicMax Medio 25 30,8 40 (-1;-3) 39 37 11,9
TronicMax Alto 10 11,9 49 (-1;-4) 48 45 15,8
TronicMax Alto 15 17,5 47 (-1;-4) 46 43 15,4
TronicMax Alto 20 26,3 42 (-1;-3) 41 39 13,2
TronicMax Alto 25 29,7 41 (-1;-3) 40 38 12,7
TronicMax Largo 10 11,9 54 (-1;-4) 53 50 20,8
TronicMax Largo 15 17,9 50 (-1;-3) 49 47 19,5
TronicMax Largo 20 26,9 47 (-1;-4) 46 43 17,3
TronicMax Largo 25 28,9 43 (-1;-4) 42 39 13,6
Geluidsdempende eigenschappen
Type Octaafbandwaarde bij 125 Hz (dB) Octaafbandwaarde bij 250 Hz (dB) Octaafbandwaarde bij 500 Hz (dB) Octaafbandwaarde bij 1000 Hz (dB) Octaafbandwaarde bij 2000 Hz (dB)
TronicMax Corto 10 38,2 35,5 38,6 44,0 49,1
TronicMax Corto 15 36,6 32,2 33,6 35,8 45,8
TronicMax Corto 20 35,7 30,7 32,6 35,0 45,2
TronicMax Corto 25 35,0 29,8 31,0 34,3 44,5
TronicMax Medio 10 37,4 37,7 42,0 49,7 53,0
TronicMax Medio 15 37,9 36,2 38,1 46,2 54,2
TronicMax Medio 20 35,2 31,1 34,4 42,1 47,7
TronicMax Medio 25 34,6 30,3 34,7 40,5 50,8
TronicMax Alto 10 36,3 39,4 44,3 51,7 52,2
TronicMax Alto 15 37,6 36,8 41,4 48,1 56,5
TronicMax Alto 20 34,0 32,2 36,7 43,1 48,3
TronicMax Alto 25 34,8 30,7 35,3 41,9 49,5
TronicMax Largo 10 40,9 43,5 48,6 55,4 58,3
TronicMax Largo 15 38,9 40,0 45,8 50,9 59,0
TronicMax Largo 20 35,4 35,6 41,9 48,5 57,6
TronicMax Largo 25 33,4 32,3 39,3 43,9 50,1
