DucoTwin 120 ZR

DucoTwin 120 ZR OLD

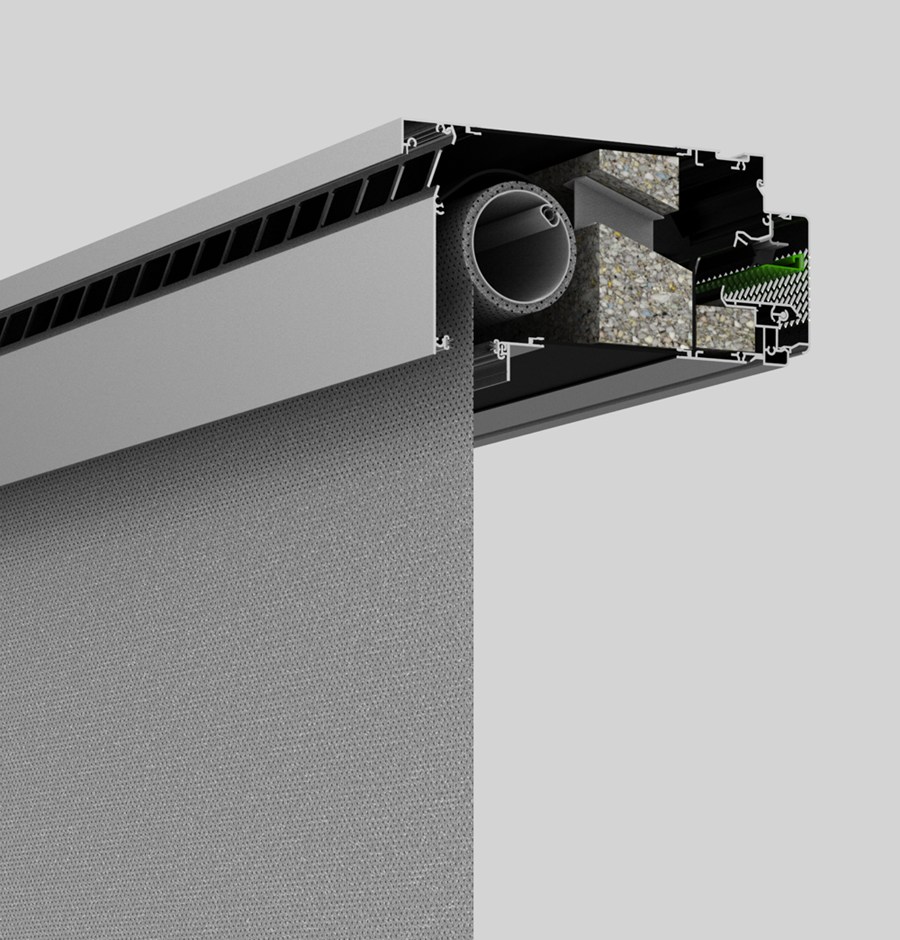

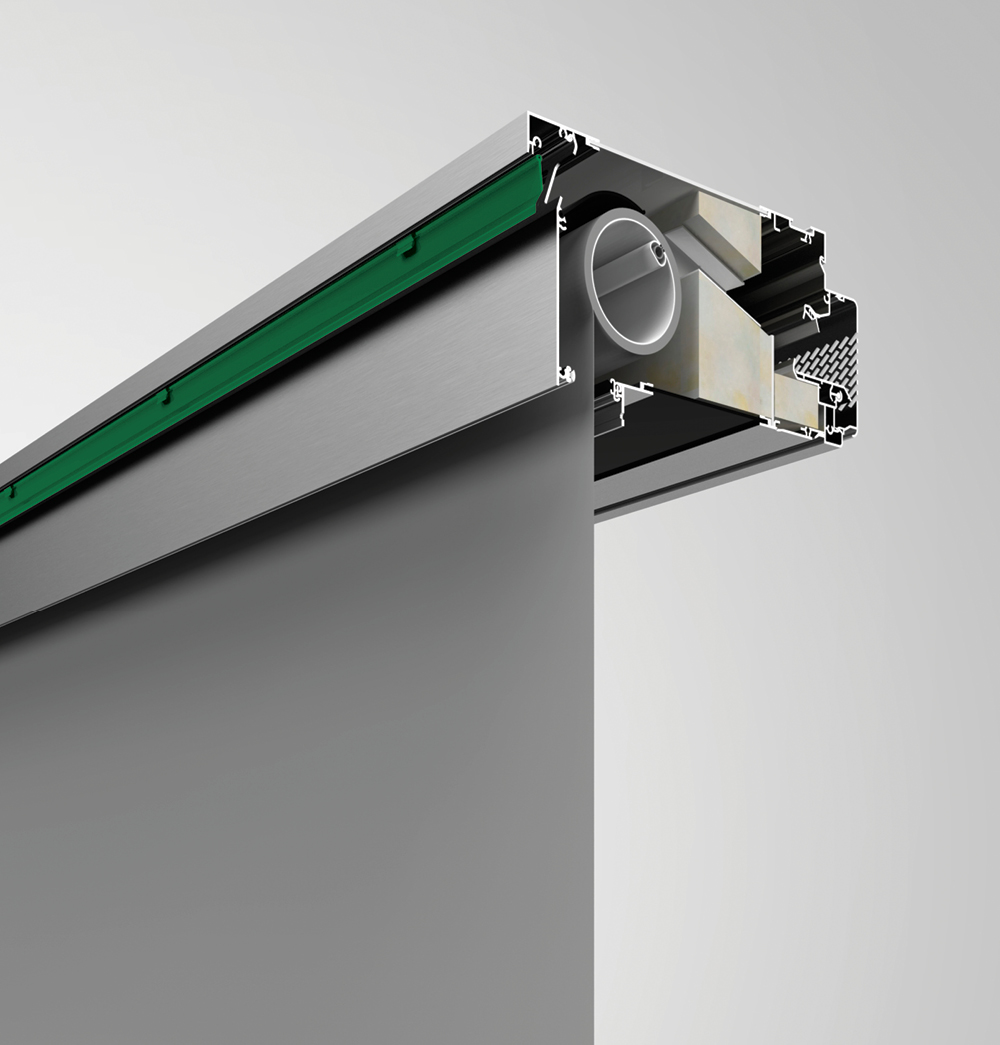

Le DucoTwin 120 ZR combine ventilation naturelle et protection solaire extérieure en un seul système. Par défaut, ce système est muni d'un matériau d'isolation acoustique et peut, en option, être réalisé en une version extra-acoustique, ce qui le rend approprié pour les projets où il est question de nuisance sonore légère ou forte.

L'aérateur en aluminium est posé de manière invisible derrière la brique de façade. Le mécanisme est ainsi protégé contre les intempéries. Le clapet ZR se trouve à l’intérieur de l’aérateur. Il est ainsi facile à retirer ou à poser encore ultérieurement. La toile textile est aisément amovible depuis le côté intérieur. Le montage sur la fenêtre est possible au préalable en atelier ou sur le chantier, après placement de la fenêtre. DucoTwin 120 ZR peut être équipé d’une commande automatique (voir « Tronic »).

Caractéristiques techniques
Valeur U 1,9 W/m²/K
Contrôlabilité en fonction de la différence de pression P3
Etanchéité à l'eau en position fermée 1250 Pa
Etanchéité au vent en position fermée 450 Pa
Déduction de vitrage 0 mm
Hauteur aérateur 120 mm
Hauteur d'installation dans l'atelier 125 mm
Hauteur d'installation sur le chantier 145 mm
Résistance et rigidité (en fonction du châssis) à 1600 Pa

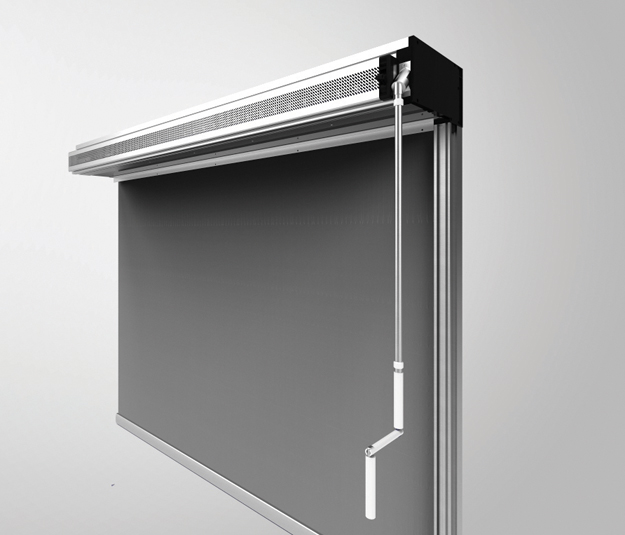

Commande par défaut manette de clapet 15 mm
Table de valeurs de bande d'octave
Type Profondeur aérateur (mesure inférieure) (mm) Valeur de la bande d'octave à 125 Hz (dB) Valeur de la bande d'octave à 250 Hz (dB) Valeur de la bande d'octave à 500 Hz (dB) Valeur de la bande d'octave à 1000 Hz (dB) Valeur de la bande d'octave à 2000 Hz (dB) Valeur de la bande d'octave à 4000 Hz (dB)
DucoTwin 120 Corto ZR 95 29,9 27,9 29,5 33,6 33,0 38,4
DucoTwin 120 Basso ZR 115 29,2 25,7 27,7 36,2 33,4 36,9
DucoTwin 120 Medio ZR 135 29,4 26,0 28,9 35,8 33,1 38,3
DucoTwin 120 Alto ZR 155 29,6 26,2 30,1 38,8 37,7 43,0
DucoTwin 120 Largo ZR 175 30,4 27,5 33,4 40,4 41,6 47,8
Tableau de valeurs de capacité de ventilation
Type Q1 - capacité de ventilation (m³/h per m1 bij 2 Pa) L0 (m1 sous 2 Pa) Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 2 Pa) Q1 - capacité de ventilation (m3/h per m1 bij 10 Pa) L0 (m1 sous 10 Pa) Qn - capacité de ventilation par m aérateur (m3/h per m1 bij 10 Pa)
DucoTwin 120 Corto ZR 88,1 0,044 84,2 105,9 0,044 101,2
DucoTwin 120 Basso ZR 86,2 0,044 82,4 103,6 0,044 99,0
DucoTwin 120 Medio ZR 86,2 0,044 82,4 103,6 0,044 99,0
DucoTwin 120 Alto ZR 88,6 0,044 84,7 106,5 0,044 101,8
DucoTwin 120 Largo ZR 87,7 0,044 83,8 105,3 0,044 100,7
Specifications Isophoniques
Type Dn,e,W (C;Ctr) position ouverte (dB) Dn,e,W (C;Ctr) position fermée (dB) Dne,A position ouverte (dB(A)) Dne,Atr position ouverte (dB(A)) Rq,A position ouverte
DucoTwin 120 Corto ZR 33 (-1;-1) 45 (-1;-3) 32 32 4,7
DucoTwin 120 Basso ZR 33 (-1;-2) 45 (-1;-3) 32 31 4,6
DucoTwin 120 Medio ZR 33 (-1;-2) 45 (-1;-3) 32 31 4,6
DucoTwin 120 Alto ZR 35 (0;-2) 45 (-1;-3) 35 33 7,7
DucoTwin 120 Largo ZR 38 (-1;-3) 45 (-1;-3) 37 35 9,7
