DucoTwin 120 ZR

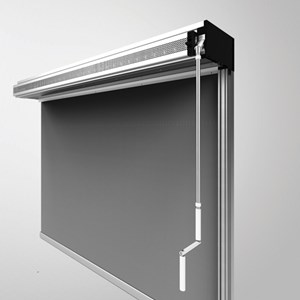

DucoTwin 120 ZR combineert natuurlijke ventilatie en buitenzonwering in één systeem. Dit systeem heeft standaard akoestisch dempingmateriaal en kan optioneel uitgevoerd worden in een extra akoestische versie. Dit maakt het geschikt voor projecten waar sprake is van lichte of zware geluidsbelasting.
Het aluminium rooster wordt onzichtbaar achter de gevelsteen geplaatst. Hierdoor is het mechanisme beschermd tegen alle weersomstandigheden. De ZR-klep bevindt zich aan de binnenzijde van het rooster, waardoor deze eenvoudig uitneembaar is of nadien nog te plaatsen. Het textieldoek is eenvoudig uitneembaar vanaf de binnenzijde. De montage op het raam is vooraf mogelijk in de werkplaats of op de bouwplaats, na plaatsing van het raam. DucoTwin 120 ZR kan uitgevoerd worden met automatische sturing (zie 'Tronic').
| U - waarde | 1,9 W/m²/K |
| Regelbaarheid in functie van het drukverschil | P3 |
| Waterdichtheid (in gesloten stand) | 1250 Pa |
| Winddichtheid (in gesloten stand) | 450 Pa |
| Glasaftrek | 0 mm |
| Roosterhoogte | 120 mm |
| Inbouwhoogte in de werkplaats | 125 mm |
| Inbouwhoogte op de bouwplaats | 145 mm |
| Sterkte en stijfheid (afhankelijk van het kozijn) tot | 1600 Pa |
| Standaard bediening | klephendel 15 mm |
| Type | Roosterdiepte (ondermaat) (mm) | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) | Octaafbandwaarde bij 4000 Hz (dB) |
|---|---|---|---|---|---|---|---|
| DucoTwin 120 Corto ZR | 95 | 29,9 | 27,9 | 29,5 | 33,6 | 33,0 | 38,4 |
| DucoTwin 120 Basso ZR | 115 | 29,2 | 25,7 | 27,7 | 36,2 | 33,4 | 36,9 |
| DucoTwin 120 Medio ZR | 135 | 29,4 | 26,0 | 28,9 | 35,8 | 33,1 | 38,3 |
| DucoTwin 120 Alto ZR | 155 | 29,6 | 26,2 | 30,1 | 38,8 | 37,7 | 43,0 |
| DucoTwin 120 Largo ZR | 175 | 30,4 | 27,5 | 33,4 | 40,4 | 41,6 | 47,8 |
| Type | Q1 - ventilatiecapaciteit (m³/h per m1 bij 2 Pa) | L0 (m1 bij 2 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 2 Pa) | Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) | L0 (m1 bij 10 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa) |
|---|---|---|---|---|---|---|
| DucoTwin 120 Corto ZR | 88,1 | 0,044 | 84,2 | 105,9 | 0,044 | 101,2 |
| DucoTwin 120 Basso ZR | 86,2 | 0,044 | 82,4 | 103,6 | 0,044 | 99,0 |
| DucoTwin 120 Medio ZR | 86,2 | 0,044 | 82,4 | 103,6 | 0,044 | 99,0 |
| DucoTwin 120 Alto ZR | 88,6 | 0,044 | 84,7 | 106,5 | 0,044 | 101,8 |
| DucoTwin 120 Largo ZR | 87,7 | 0,044 | 83,8 | 105,3 | 0,044 | 100,7 |
| Type | Dn,e,W (C;Ctr) open stand (dB) | Dn,e,W (C;Ctr) gesloten stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) | Rq,A open stand |
|---|---|---|---|---|---|
| DucoTwin 120 Corto ZR | 33 (-1;-1) | 45 (-1;-3) | 32 | 32 | 4,7 |
| DucoTwin 120 Basso ZR | 33 (-1;-2) | 45 (-1;-3) | 32 | 31 | 4,6 |
| DucoTwin 120 Medio ZR | 33 (-1;-2) | 45 (-1;-3) | 32 | 31 | 4,6 |
| DucoTwin 120 Alto ZR | 35 (0;-2) | 45 (-1;-3) | 35 | 33 | 7,7 |
| DucoTwin 120 Largo ZR | 38 (-1;-3) | 45 (-1;-3) | 37 | 35 | 9,7 |
