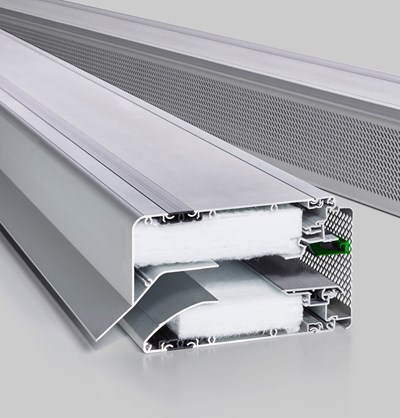

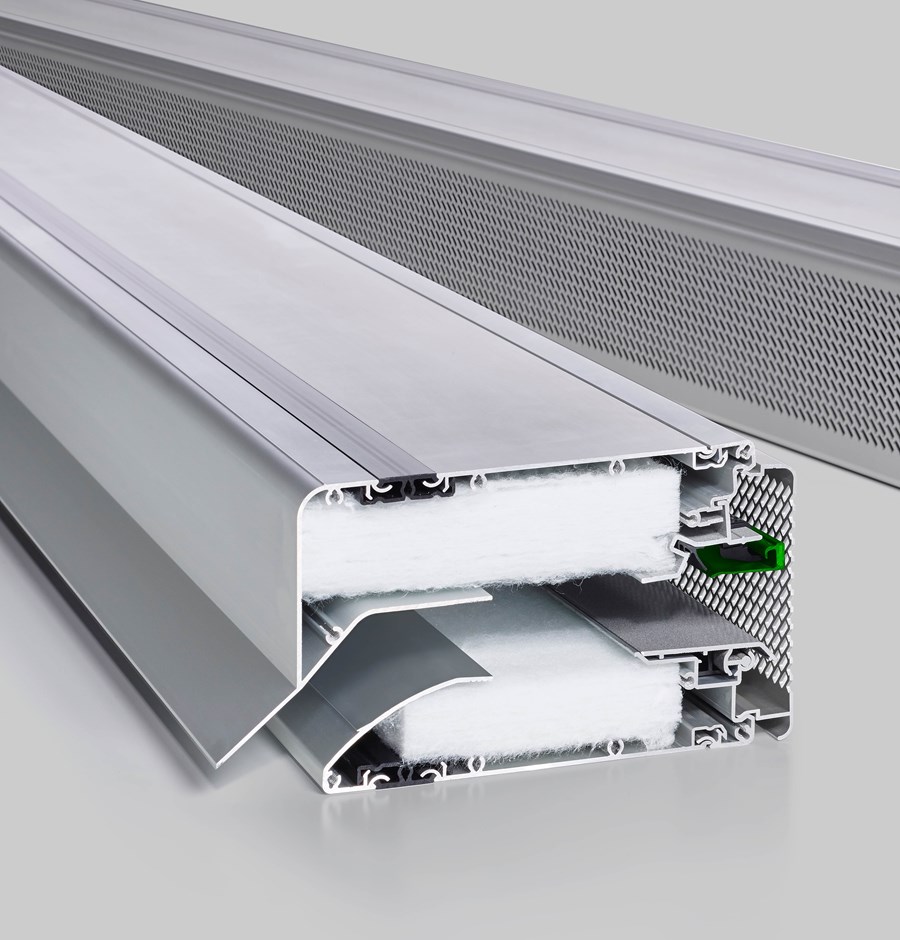

DucoMax ZR 10 Pa
DucoMax ZR 5 Pa
Specifiek voor projecten in de utiliteit heeft DUCO de DucoMax ZR 10 Pa uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
Technische eigenschappen
| Winddichtheid (in gesloten stand) | 600 Pa |
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Glasaftrek | 135 mm |
| Roosterhoogte | 105 mm |
| Glasgoot |
26 mm 30 mm 34 mm 38 mm 42 mm 46 mm 50 mm 54 mm (vrij te bepalen op X mm) ... mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Standaard bediening | klephendel 15 mm |
Akoestische waardentabel octaafbandwaarden
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| Corto 10 ZR 10 Pa | 31,5 | 31,6 | 40,6 | 45,9 | 40,4 |
| Corto 15 ZR 10 Pa | 29,2 | 28,9 | 35,0 | 40,1 | 37,9 |
| Corto 20 ZR 10 Pa | 28,6 | 27,9 | 32,7 | 38,5 | 36,8 |
| Corto 25 ZR 10 Pa | 28,0 | 27,3 | 31,8 | 37,0 | 35,2 |
| Medio 10 ZR 10 Pa | 32,5 | 31,2 | 42,8 | 48,5 | 45,9 |
| Medio 15 ZR 10 Pa | 30,7 | 28,4 | 37,2 | 42,6 | 43,3 |
| Medio 20 ZR 10 Pa | 29,1 | 26,8 | 35,6 | 40,8 | 41,6 |
| Medio 25 ZR 10 Pa | 28,6 | 26,2 | 33,7 | 38,6 | 39,8 |
| Alto 10 ZR 10 Pa | 32,4 | 30,7 | 44,8 | 52,3 | 50,2 |
| Alto 15 ZR 10 Pa | 30,7 | 28,6 | 39,1 | 45,9 | 47,1 |
| Alto 20 ZR 10 Pa | 30,2 | 27,2 | 36,7 | 43,5 | 44,5 |
| Alto 25 ZR 10 Pa | 29,7 | 26,2 | 35,1 | 41,0 | 42,1 |
| Largo 10 ZR 10 Pa | 34,8 | 36,2 | 45,5 | 54,4 | 56,1 |
| Largo 15 ZR 10 Pa | 32,2 | 31,5 | 39,0 | 45,6 | 48,6 |
| Largo 20 ZR 10 Pa | 30,9 | 28,6 | 36,3 | 44,0 | 45,0 |
| Largo 25 ZR 10 Pa | 30,8 | 28,1 | 34,0 | 39,6 | 41,9 |
Waardentabel Ventilatiecapaciteit
| Type | Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) | L0 (m1 bij 10 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa) |
|---|---|---|---|
| Corto 10 ZR 10 Pa | 66,4 | -0,01 | 67,0 |
| Corto 15 ZR 10 Pa | 115,6 | -0,01 | 116,7 |
| Corto 20 ZR 10 Pa | 150,3 | -0,01 | 151,8 |
| Corto 25 ZR 10 Pa | 216,8 | -0,01 | 219,0 |
| Medio 10 ZR 10 Pa | 66,4 | -0,01 | 67,0 |
| Medio 15 ZR 10 Pa | 115,6 | -0,01 | 116,7 |
| Medio 20 ZR 10 Pa | 150,3 | -0,01 | 151,8 |
| Medio 25 ZR 10 Pa | 216,8 | -0,01 | 219,0 |
| Alto 10 ZR 10 Pa | 66,4 | -0,01 | 67,0 |
| Alto 15 ZR 10 Pa | 115,6 | -0,01 | 116,7 |
| Alto 20 ZR 10 Pa | 150,3 | -0,01 | 151,8 |
| Alto 25 ZR 10 Pa | 216,8 | -0,01 | 219,0 |
| Largo 10 ZR 10 Pa | 66,4 | -0,01 | 67,0 |
| Largo 15 ZR 10 Pa | 115,6 | -0,01 | 116,7 |
| Largo 20 ZR 10 Pa | 150,3 | -0,01 | 151,8 |
| Largo 25 ZR 10 Pa | 216,8 | -0,01 | 219,0 |
