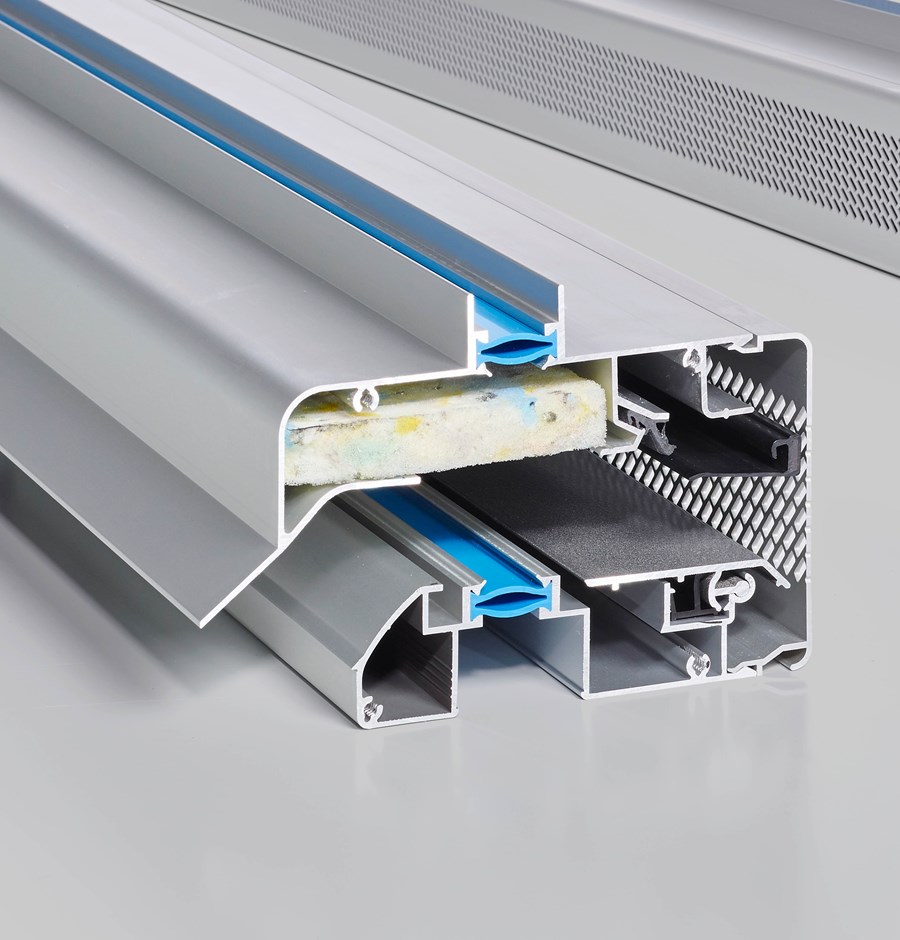

GlasMax ZR 10 Pa
GlasMax ZR 5 Pa
GlasMax ZR is een geluiddempend ventilatierooster, uitermate geschikt voor toepassing in situaties waar sprake is van een lichte geluidsbelasting. Specifiek voor projecten in de utiliteit heeft DUCO de GlasMax ZR 10 Pa uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
Technische eigenschappen
| Winddichtheid (in gesloten stand) | 1050 Pa |
| Waterdichtheid (in gesloten stand) | 600 Pa |
| Glasaftrek | 80 mm |
| Roosterhoogte | 97 mm |
| Glasgoot |
26 mm 30 mm 34 mm 38 mm |
| Plaatsing op tussenregel met kokerprofiel | Plaatsing op tussenregel met kokerprofiel 40 x 20 mm |
| Standaard bediening | klephendel 15 mm |
Akoestische waardentabel octaafbandwaarden
| Octaafbandwaarde bij 125 Hz (dB) | 24,7 |
| Octaafbandwaarde bij 250 Hz (dB) | 26,7 |
| Octaafbandwaarde bij 500 Hz (dB) | 24,9 |
| Octaafbandwaarde bij 1000 Hz (dB) | 26,8 |
| Octaafbandwaarde bij 2000 Hz (dB) | 28,0 |
Waardentabel Ventilatiecapaciteit
Geluidsdempende eigenschappen
| Dn,e,W (C;Ctr) open stand (dB) | 27 (0;-1) |
| Dne,A open stand (dB(A)) | 27 |
| Dne,Atr open stand (dB(A)) | 26 |
