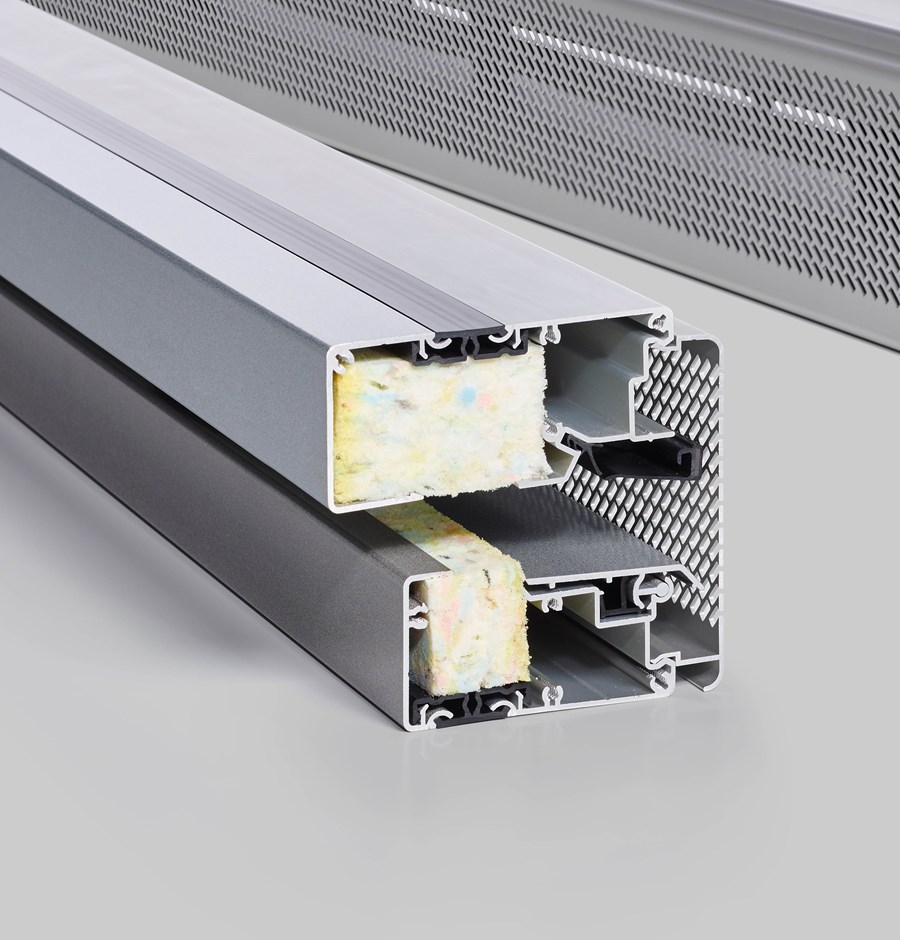

MiniMax ZR 10 Pa
MiniMax 'ZR' 5 Pa
Specifiek voor projecten in de utiliteit heeft DUCO de MiniMax ZR 10 Pa uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
Technische eigenschappen
| Winddichtheid (in gesloten stand) | 600 Pa |
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Glasaftrek | 0 mm |
| Roosterhoogte | 105 mm |
| Roosterhoogte met compacte kalf | 145 mm |
| Inbouwhoogte bij compacte kalf | 115 mm |
| Standaard bediening | klephendel 15 mm |
Akoestische waardentabel octaafbandwaarden
| Type | Octaafbandwaarde bij 125 Hz (dB) | Octaafbandwaarde bij 250 Hz (dB) | Octaafbandwaarde bij 500 Hz (dB) | Octaafbandwaarde bij 1000 Hz (dB) | Octaafbandwaarde bij 2000 Hz (dB) |
|---|---|---|---|---|---|
| MiniMax ZR 10 Pa | 23,8 | 22,9 | 29,8 | 34,9 | 35,7 |
Waardentabel Ventilatiecapaciteit
| Type | Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) | L0 (m1 bij 10 Pa) | Qn - ventilatiecapaciteit per m rooster (m3/h per m1 bij 10 Pa) |
|---|---|---|---|
| MiniMax ZR 10 Pa | 250,9 | -0,07 | 268,5 |
Geluidsdempende eigenschappen
| Type | Dn,e,W (C;Ctr) open stand (dB) | Dne,A open stand (dB(A)) | Dne,Atr open stand (dB(A)) |
|---|---|---|---|
| MiniMax ZR 10 Pa | 33 (-1;-3) | 32 | 30 |
