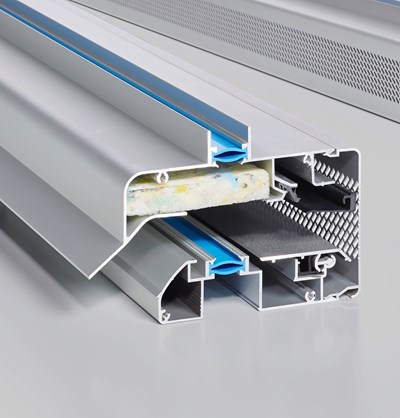

TronicGlasMax 10 Pa
TronicGlasMax 5 Pa
Specifiek voor projecten in de utiliteit heeft DUCO de TronicGlasMax uitgelegd over een drukverschil van 10 Pa. Dat resulteert in een robuuster en stabieler ventilatiesysteem.
Technische eigenschappen
| Winddichtheid (in gesloten stand) | 600 Pa |
| Waterdichtheid (in gesloten stand) | 1050 Pa |
| Glasaftrek | 80 mm |
| Roosterhoogte | 97 mm |
| Glasgoot |
26 mm 30 mm 34 mm 38 mm |
| Plaatsing op tussenregel met kokerprofiel | Plaatsing op tussenregel met kokerprofiel 40 x 20 mm |
| Roosterhoogte met compacte kalf | 120 mm |
| Inbouwhoogte bij compacte kalf | 90 mm |
Akoestische waardentabel octaafbandwaarden
| Octaafbandwaarde bij 125 Hz (dB) | 24,7 |
| Octaafbandwaarde bij 250 Hz (dB) | 26,7 |
| Octaafbandwaarde bij 500 Hz (dB) | 24,9 |
| Octaafbandwaarde bij 1000 Hz (dB) | 26,8 |
| Octaafbandwaarde bij 2000 Hz (dB) | 28,0 |
Waardentabel Ventilatiecapaciteit
| Q1 - ventilatiecapaciteit (m3/h per m1 bij 10 Pa) | 281,0 |
| L0 (m1 bij 10 Pa) | -0,01 |
Geluidsdempende eigenschappen
| Dn,e,W (C;Ctr) open stand (dB) | 27 (0;-1) |
| Dne,A open stand (dB(A)) | 27 |
| Dne,Atr open stand (dB(A)) | 26 |
